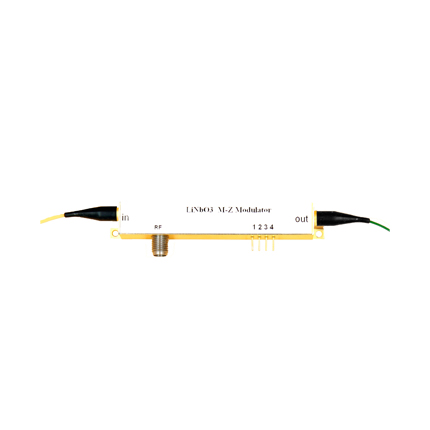

1064nm电光强度调制器
Price Option
Please Consult
Product No. GU-AM-10
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
极限条件
特征曲线
封装尺寸
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
| 光学参数 | ||||||
| 工作波长 | λ | 980 | 1060 | 1150 | nm | |
| 插入损耗 | IL | - | 4 | 5 | dB | |
| 光回波损耗 | ORL | -40 | -45 | - | dB | |
| 开关消光比@DC | ER@DC | 20 | 23 | - | dB | |
| 动态消光比 | DER | 12 | 13 | dB | ||
| 光纤 | 输入端 | PM fiber 980 nm | ||||
| 输出端 | PM fiber 980 nm | |||||
| 光纤接口 | FC/PC、FC/APC或用户指定 | |||||
| 电学参数 | ||||||
| 工作带宽（-3dB） | S21 | 0.01~2.5、0.01~10 | GHz | |||
| 带宽波动 | DS21 | 0.5 | 1 | dB | ||
| 半波电压Vpi | RF | Vπ@50KHz | 4 | 4.5 | V | |
| Bias | Vπ@Bias | 5 | 6 | V | ||
| 电回波损耗 | S11 | -12 | -10 | dB | ||
| 输入阻抗 | RF | ZRF | 50 | Ω | ||
| Bias | ZBIAS | 1M | Ω | |||
| 电接口 | SMA（f） | |||||
| 管脚定义（不带PD） | 1,2 Bias, 3,4-空 | |||||
极限条件
| 参数 | 符号 | 单位 | 最小值 | 最大值 |
| 输入光功率 | Pin,Max | dBm | 20 | |
| RF端输入功率 | dBm | 28 | ||
| Bias端偏置电压 | Vbias | V | -20 | 20 |
| 工作温度 | Top | ºC | 0 | 70 |
| 储存温度 | Tst | ºC | -40 | 85 |
| 湿度 | RH | % | 5 | 90 |
特征曲线
 |
 |
封装尺寸
