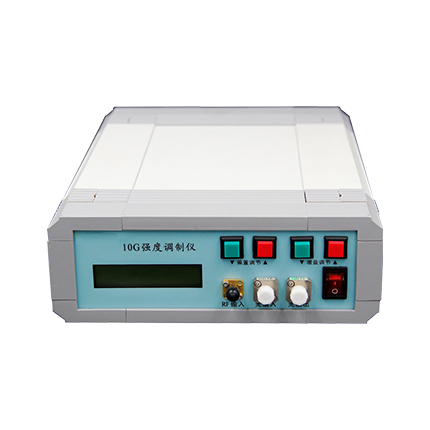

高稳定电光强度调制仪
Price Option
Please Consult
Product No. GU-AMBox
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
* 850、1064nm、1310nm工作波长可选
**插入损耗指调制器插入损耗，未含法兰及耦合器的损耗
***3dB带宽可选10G、20G、40G，更高带宽可定制
****如需更低截止频率，请特殊说明。
光源指标（可选项）
* 线宽可选：<1M, <200KHz
** 测试条件：CW, 温度变化±2℃
***850、1064nm、1310nm工作波长可选
极限条件
特征曲线
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
| 光学参数 | ||||||
| 工作波长* | l | 1525 | 1565 | nm | ||
| 插入损耗** | IL | 4 | 5 | dB | ||
| 光回波损耗 | ORL | -45 | dB | |||
| 开关消光比@DC | ER@DC | 20 | dB | |||
| 光纤 | 输入端 | Panda PM fiber | ||||
| 输出端 | PM fiber or SM fiber | |||||
| 光纤接口 | FC/PC、FC/APC或用户指定 | |||||
| 电学参数 | ||||||
| 数据速率 | 12.25 | 43 | Gbps | |||
| -3dB带宽*** | S21 | 10 | - | 28 | GHz | |
| 低截止频率**** | flow | 100 | KHz | |||
| 半波电压@DC | Vπ@DC | 6 | 7 | V | ||
| 半波电压@RF | Vπ@RF | 5 | 6 | V | ||
| 电回损 | S11 | -12 | -10 | dB | ||
| RF端输入阻抗 | 50 | W | ||||
| 输入信号范围 | Vin | 500 | 1000 | mV | ||
| 增益调节范围 | 0 | 25 | dB | |||
| 调节精度 | 1 | dB | ||||
| 偏置电压调节范围 | -7 | 7 | V | |||
| 调节精度 | 0.1 | V | ||||
| 电接口 | SMA | |||||
| 供电电压 | AC220 | |||||
**插入损耗指调制器插入损耗，未含法兰及耦合器的损耗
***3dB带宽可选10G、20G、40G，更高带宽可定制
****如需更低截止频率，请特殊说明。
光源指标（可选项）
| 参 数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作波长 | l | 1525 | 1550 | 1565 | nm |
| 输出光功率 | Po | - | 10 | 16 | dBm |
| 3dB谱宽 | Dl* | - | 2 | 10 | MHz |
| 边模抑制比 | SMSR | 30 | 45 | - | dB |
| 相对噪声强度 | RIN | - | -160 | -150 | dB/Hz |
| 功率稳定性** | PSS | - | - | ±0.005 | dB/5min |
| PLS | - | - | ±0.01 | dB/8h | |
| 输出端隔离度 | ISO | 30 | 35 | - | dB |
** 测试条件：CW, 温度变化±2℃
***850、1064nm、1310nm工作波长可选
极限条件
| 项目 | 符号 | 最小 | 最大 | 单位 |
| 工作温度 | Top | -5 | 60 | ºC |
| 储存温度 | Tst | -40 | 85 | ºC |
| 湿度 | RH | 10 | 85 | % |
| 输入光功率 | Pin | - | 20 | dBm |
| 输入电信号幅度 | Vpp | - | 1 | V |
特征曲线
.png) |
.png) |
