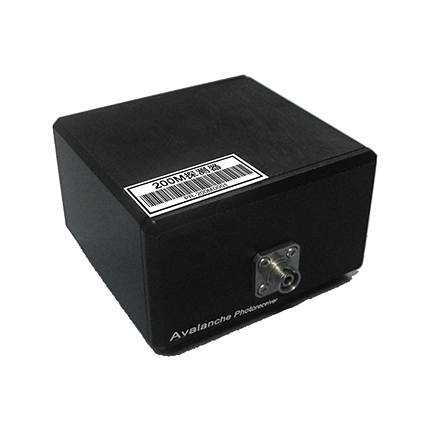

雪崩光电探测模块 200M
Price Option
Please Consult
Product No. GU-APR-200M-A
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
通用参数
极限条件
特征曲线
| 型号 | GU-APR-200M-A | GU-APR-200M-B | ||
| 光谱响应范围 | 850~1650nm | 320~1000nm | ||
| 材料类型 | InGaAs | Si | ||
| 光输入 | 光纤 | 自由空间 | 光纤 | 自由空间 |
| 光敏面直径 | - | 75um | - | 75μm |
| 频率响应 | DC-200MHz | DC-200MHz | ||
| 上升时间 | 1.5ns | 1.5ns | ||
| 响应度 | 0.9A/W@1550nm,M=1 | 0.5A/W@700nm,M=1 | ||
| 增益 | 11×104V/W | 55×104V/W | ||
| 噪声等效功率NEP | 1.5pw/√Hz | 0.4pw/√Hz | ||
| 饱和光功率 | 30uW | 10uW | ||
| 灵敏度 | -42dBm | - | ||
通用参数
| 参数 | 数值 |
| 工作电压 | DC ±15V |
| 工作电流 | 200mA |
| 输入接头 | FC |
| 输出接头 | SMA(f) |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | AC ( DC耦合可定制 ) |
| 外形尺寸 | 76.0 × 72.6 × 44.0 74.0 × 68 × 20 |
极限条件
| 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
| 输入光功率 | Pin | mW | 10 | ||
| 工作电压 | Vop | V | ±13.5 | ±15 | ±16.5 |
| 工作温度 | Top | ℃ | -10 | 60 | |
| 存储温度 | Tst | ℃ | -40 | 85 | |
| 湿度 | RH | % | 5 | 90 |
特征曲线

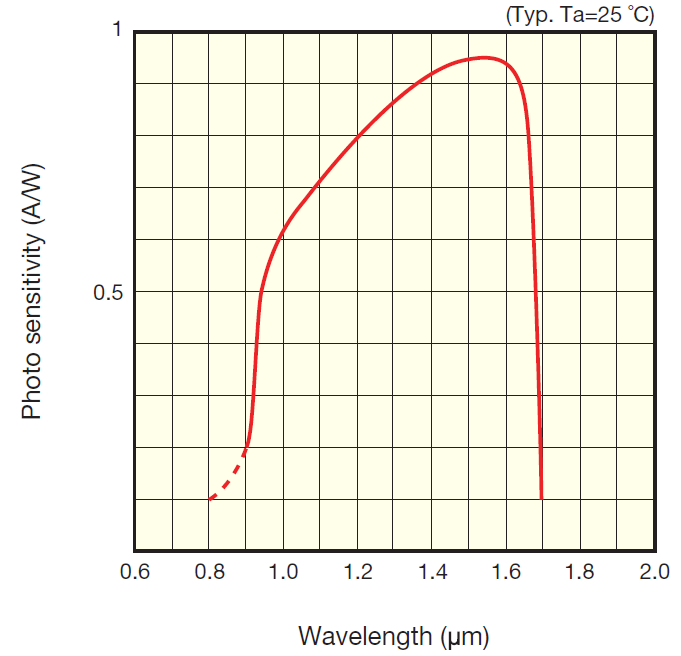

光谱响应曲线（A型）
|

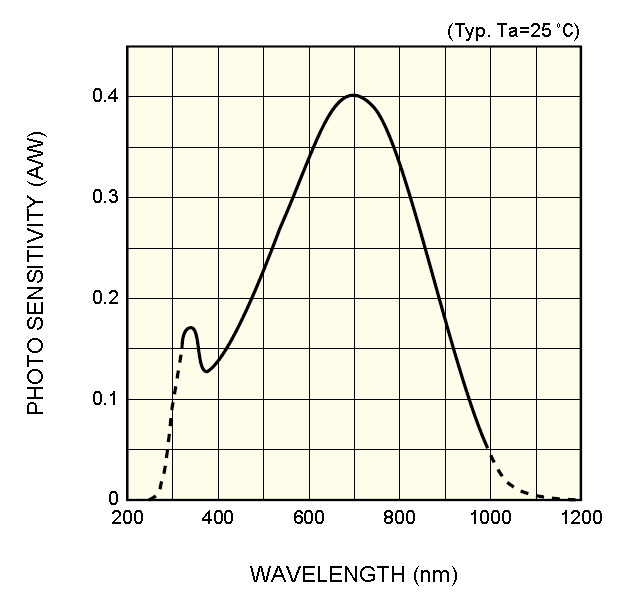

光谱响应曲线（B型）
|
