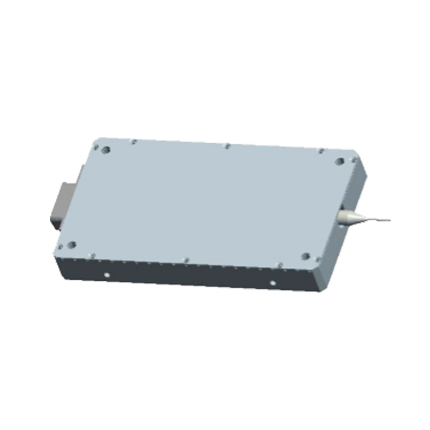

窄线宽光纤激光器模块
Price Option
Please Consult
Product No. GU-NLS
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
运行条件
测试图
使用说明
1）直接接电出光；注意请勿将输出光纤照射眼睛和皮肤。
2）接上电源直接上电，红色接电源正极，黑色接电源负极；或根据电源线上的标签，+5V 接正极，GND 接负极。
3）请注意不要将输出光纤弯折；注意保持输出光纤头清洁，如果出现明显功率下降请在断电情况下用专用工具清洁输出头，或更换光纤输出头。
4）如需调节激光波长，请用随机的串口连接线连接激光器串口和电脑串口（RS232）；安装激光器温控软件并运行，软件采用 Labview 编写，需要 Labview 运行引擎和 Visa 运行引擎环境，安装温控软件则会自动安装所需引擎。激光器波长调节与温度的关系为~10pm/℃。
5）安装时，尽量保证激光器有良好的散热条件，可将激光器固定在较大面积的金属衬板上
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作波长 | λ | 1530 | 1550.12 | 1565 | nm |
| 输出光功率 | Po | 10 | 20 | 40 | mW |
| 激光器线宽 | △λ | - | - | 3 | KHz |
| 信噪比 | SNR | 55 | - | - | dB |
| 弛豫震荡频率 | ROF | 300 | - | - | HKz |
| 相对噪声强度 | RIN | - | - | -120 | dB/Hz |
| 波长稳定性 | WLss | - | - | 0.2 | pm / h |
| WLls | - | - | 0.1 | pm / 15min | |
| 功率稳定性 | PSS | ±0.03 | dB/15min | ||
| PLS | ±0.001 | dB/8h | |||
| 波长调谐范围 | WLR | 0.4 | nm | ||
| 偏振消光比 | PER | 25 | - | - | dB |
| 供电接口 | 15EDG-3.81mm 2P 直插 | ||||
| 通信接口 | RS232 串口 (9 pins) | ||||
| 输出光纤 | SMF/PMF | ||||
| 工作模式 | CW | ||||
| 光连接头 | FC/PC FC/APC或用户指定 | ||||
运行条件
| 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
| 工作电压 | U | V | - | +5 | - |
| 工作电流 | I | A | - | - | 1 |
| 工作温度 | Top | ℃ | -10 | 50 | |
| 储存温度 | Tst | ℃ | -20 | 60 | |
| 预热时间 | T | min | - | 30 | - |

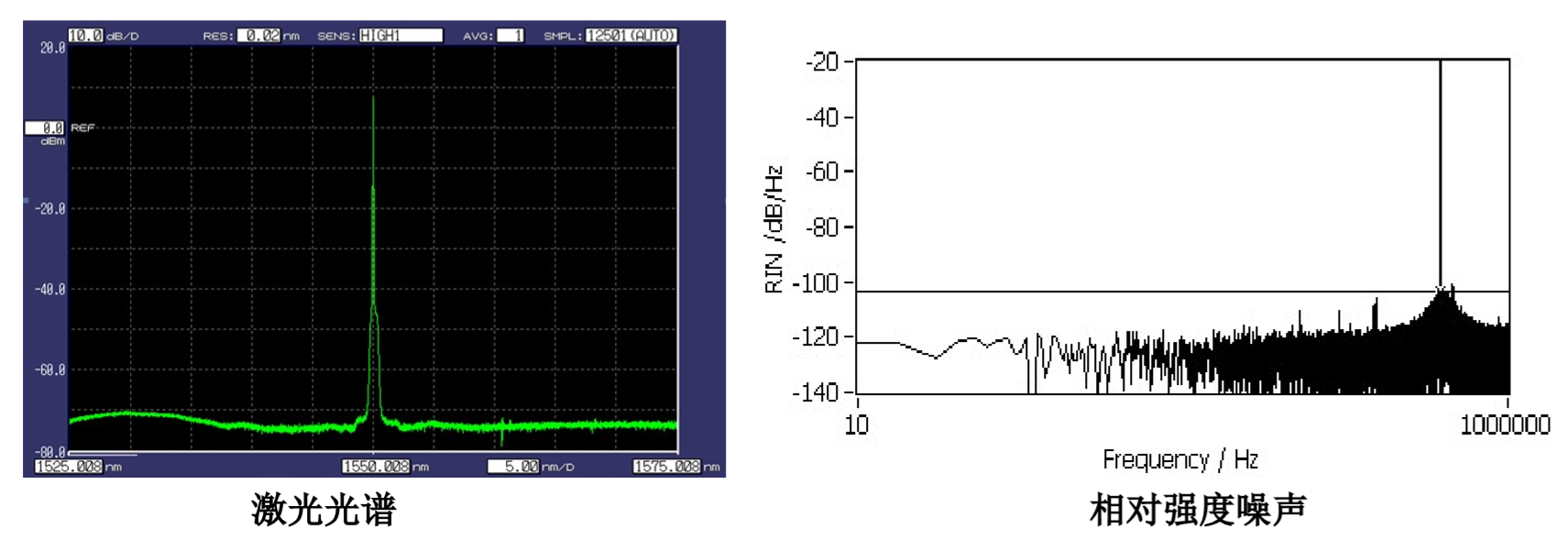

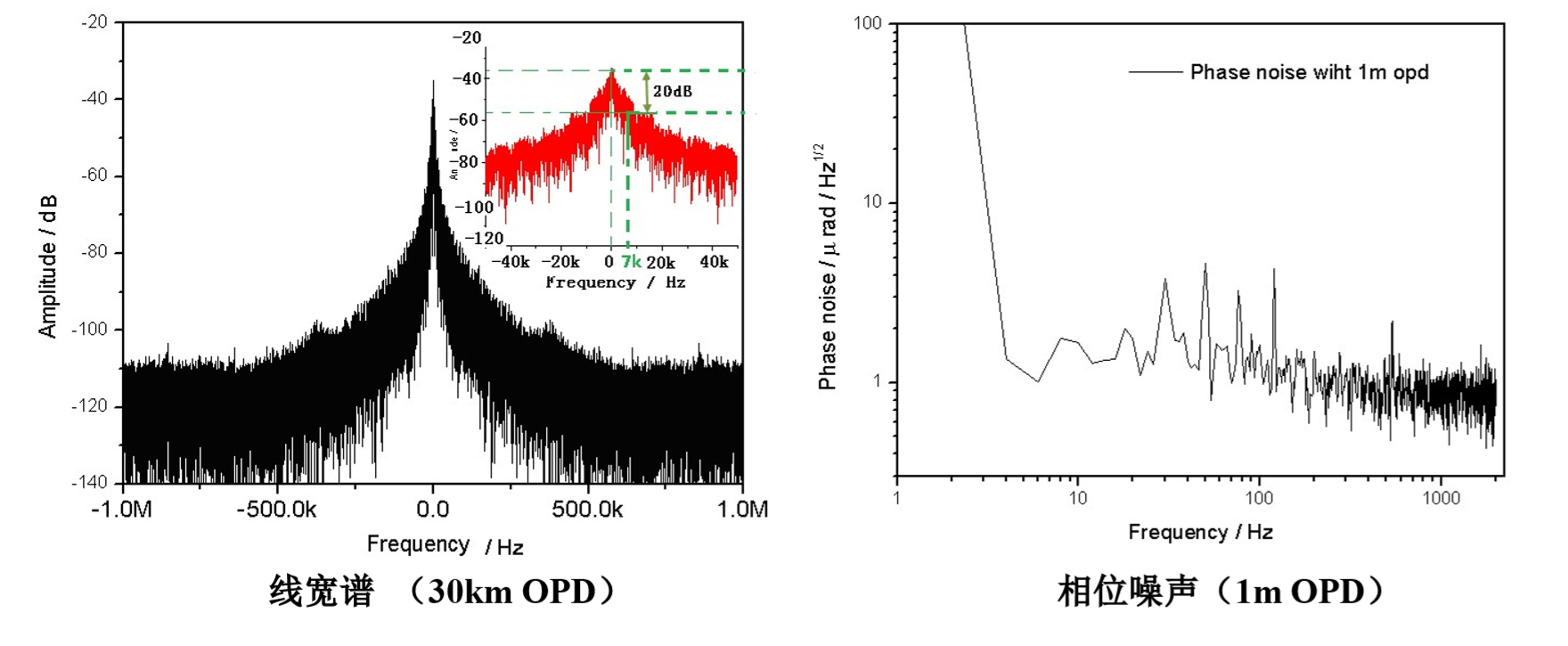

测试图
.png) |
|
.png) |
使用说明
1）直接接电出光；注意请勿将输出光纤照射眼睛和皮肤。
2）接上电源直接上电，红色接电源正极，黑色接电源负极；或根据电源线上的标签，+5V 接正极，GND 接负极。
3）请注意不要将输出光纤弯折；注意保持输出光纤头清洁，如果出现明显功率下降请在断电情况下用专用工具清洁输出头，或更换光纤输出头。
4）如需调节激光波长，请用随机的串口连接线连接激光器串口和电脑串口（RS232）；安装激光器温控软件并运行，软件采用 Labview 编写，需要 Labview 运行引擎和 Visa 运行引擎环境，安装温控软件则会自动安装所需引擎。激光器波长调节与温度的关系为~10pm/℃。
5）安装时，尽量保证激光器有良好的散热条件，可将激光器固定在较大面积的金属衬板上
