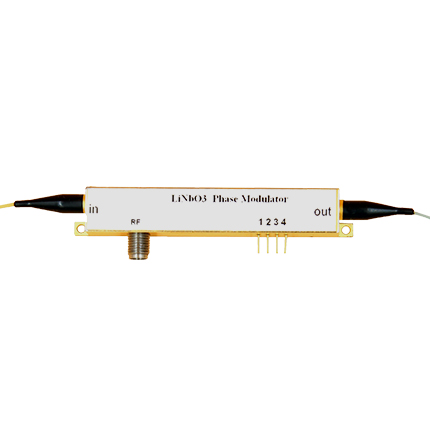

850nm电光相位调制器
Price Option
Please Consult
Product No. GU-PM-850
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
极限条件
特征曲线
封装尺寸
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
| 光学参数 | ||||||
| 工作波长 | λ | 780 | 850 | 890 | nm | |
| 插入损耗 | IL | - | 3 | 3.5 | dB | |
| 光回波损耗 | ORL | - | - | -45 | dB | |
| 光纤类型 | 输入端 | PM 800 Panda fiber | ||||
| 输出端 | PM 800 Panda fiber | |||||
| 光纤接口 | FC/PC、FC/APC或用户指定 | |||||
| 电学参数 | ||||||
| 工作带宽（-3dB） | S21 | 10 | 12 | GHz | ||
| 带宽波动 | △S21 | 0.5 | 1 | V | ||
| RF半波电压Vpi | Vπ@50KHz | 2.5 | 3 | V | ||
| 电回波损耗 | S11 | -12 | -10 | dB | ||
| RF输入阻抗 | ZRF | 50 | Ω | |||
| 电接口 | SMA（f） | |||||
极限条件
| 参数 | 符号 | 单位 | 最小值 | 最大值 |
| 输入光功率 | Pin,Max | dBm | 20 | |
| RF端输入功率 | dBm | 28 | ||
| 工作温度 | Top | ºC | -10 | 60 |
| 储存温度 | Tst | ºC | -40 | 85 |
| 湿度 | RH | % | 5 | 90 |
特征曲线
 |
 |
封装尺寸
