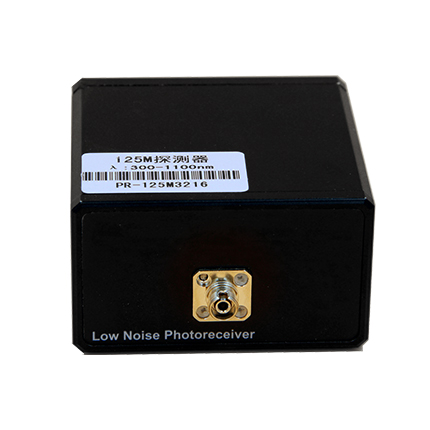

带放大模拟光探测模块
Price Option
Please Consult
Product No. GU-PR-500M-A
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
通用参数
极限条件
特征曲线
原理框图
| 型号 | GU-PR-500M-A | GU-PR-500M-B | ||
| 光谱响应范围 | 850~1650nm | 320~1000nm | ||
| 材料类型 | InGaAs | Si | ||
| 光输入 | 光纤 | 自由空间 | 光纤 | 自由空间 |
| 光敏面直径 | - | 75μm | - | 200μm |
| -3dB带宽 | 500MHz | 500MKHz | ||
| 上升时间 | 0.6ns | 0.6ns | ||
| 响应度 | 0.9A/W@1550nm | 0.5A/W@700nm | ||
| 增益 | 5×103V/W | 2.5×103V/W | ||
| 噪声等效功率NEP | 18pw/√Hz | 36pw/√Hz | ||
| 饱和光功率 | 800µW | 1.6mW | ||
通用参数
| 参数 | 数值 |
| 工作电压 | DC ±15V |
| 工作电流 | 80mA |
| 输入接头 | FC / Free Space |
| 输出接口 | SMA(f) |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC (KG-PR-1G,KG-PR-2G: AC耦合) |
| 外形尺寸（mm） | 76.0 × 72.6 × 44.0 |
极限条件
| 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
| 输入光功率 | Pin | mW | 10 | ||
| 工作电压 | Vop | V | ±13.5 | ±15 | ±16.5 |
| 工作温度 | Top | ºC | -10 | 60 | |
| 存储温度 | Tst | ºC | -40 | 85 | |
| 湿度 | RH | % | 5 | 90 |
特征曲线
.png)

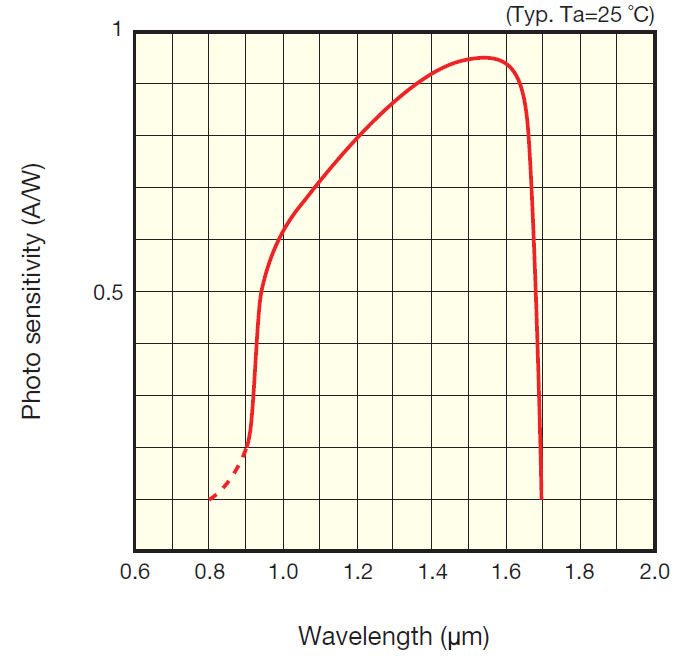

光谱响应曲线（A型）
|
.png)

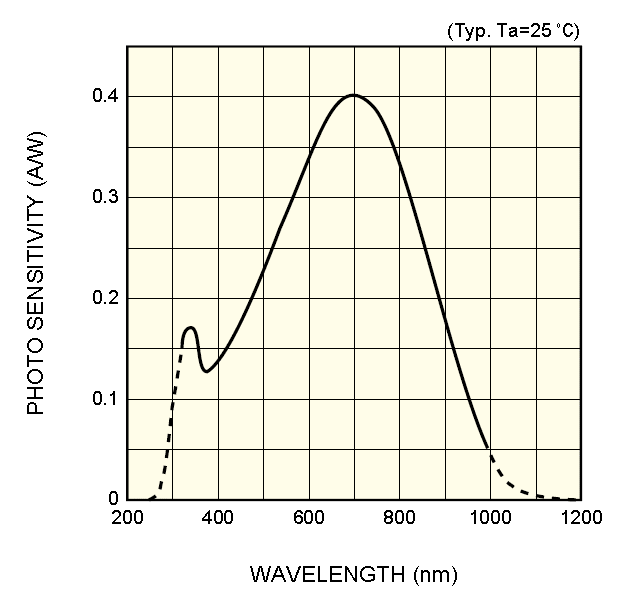

光谱响应曲线（B型）
|

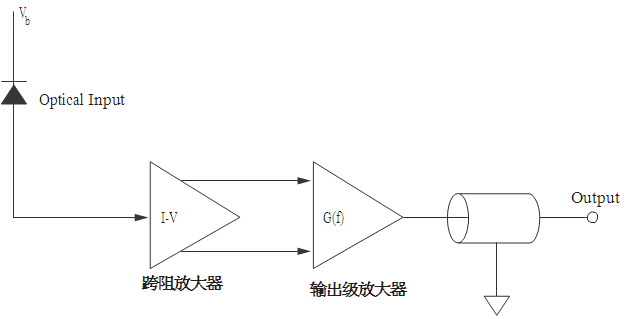

原理框图
