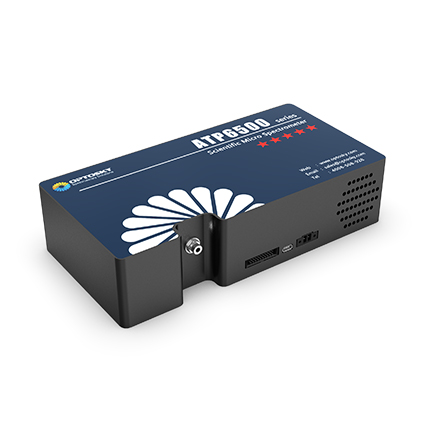

Cooled High Resolution Spectrometer ATP6500
Price Option
Please Consult
Product No. 780305
Stock In Stock | 2-4周
Express DHL, Fedex etc.
Files Click file to download
- 光谱范围 190-1100nm
- 光学分辨率 0.01-4 nm
- 光路结构 交叉 C-T
- 检测器 1044 x 64像素 深度制冷背照式CCD
- 积分时间 8ms-30min
- 供电电源 DC 5V±10% @ <3A
- ADC位深 18 bit
- 光输入接口 光纤输入或自由空间输入
- 数据输出接口 USB2.0 (High speed)或 UART
- 扩展接口 20 针双排可编程外扩接口
产品概述
ATP6500是联合光科研制的超高性能制冷型 微型光纤光谱仪，是性能的王者，它采用1044 x 64 像素的制冷型背照式线性CCD，该CCD具有最大的动态范围，并采用了半导体制冷技术，降低了工作时的暗电流，CCD可工作在设定的恒温环境（最低可达-20ºC），从而大幅降低了传感器的噪声，获得了极佳的信噪比（比同类竞争对手提高了约2 倍），而且提高了ATP6500的测量可靠性，测量结果不随环境温度变化。 同时，联合光科为ATP6500特别定制了超低噪声CCD信号处理电路，其量化噪声小于3 counts， 为业界最佳水平。 ATP6500可接收SMA905光纤输入光或者自由空间光，通过USB2.0或者UART端口，输出测量所得的光谱数据。 ATP6500只需要一个5V直流电源供电，非常便于集成使用。
性能参数表
ATP6500是联合光科研制的超高性能制冷型 微型光纤光谱仪，是性能的王者，它采用1044 x 64 像素的制冷型背照式线性CCD，该CCD具有最大的动态范围，并采用了半导体制冷技术，降低了工作时的暗电流，CCD可工作在设定的恒温环境（最低可达-20ºC），从而大幅降低了传感器的噪声，获得了极佳的信噪比（比同类竞争对手提高了约2 倍），而且提高了ATP6500的测量可靠性，测量结果不随环境温度变化。 同时，联合光科为ATP6500特别定制了超低噪声CCD信号处理电路，其量化噪声小于3 counts， 为业界最佳水平。 ATP6500可接收SMA905光纤输入光或者自由空间光，通过USB2.0或者UART端口，输出测量所得的光谱数据。 ATP6500只需要一个5V直流电源供电，非常便于集成使用。
性能参数表
| 探测器 | |
| 类型 | 线阵背照式 CCD (制冷到 -20ºC) |
| 探测光谱范围 | 180-1100 nm |
| 有效像素 | 1044 x 64 |
| 像元尺寸 | 24μm × 24μm |
| 全量程范围 | ~600 ke- |
| 灵敏度 | 6.5 uV/e- |
| 暗噪声 | 8 e- |
| 光学参数 | |
| 波长范围 | 180-1100 nm （具体依需求而定） |
| 光学分辨率 | 0.01-1.3 nm （取决于狭缝、光谱范围） |
| 信噪比 | >3000:1 |
| 动态范围 | >50000：1 |
| 工作温度 | o -10 - 45 C |
| 工作湿度 | < 90%RH |
| 光路参数 | |
| 光学设计 | f/4 交叉非对称 C-T 光路 |
| 焦距 | 98 mm for incidence / 107 mm for output |
| 入射狭缝宽度 | 5、10、25、50、100、150、200 μm 可选，其他尺寸可定制 |
| 入射光接口 | SMA905 光纤接口、自由空间 |
| 电气参数 | |
| 积分时间 | 8 ms - 30 min |
| 数据输出接口 | USB 2.0 |
| ADC 位深 | 18 bit（输出 16bit） |
| 供电电源 | DC 5V±10% |
| 工作电流 | <3 A |
| 操作温度 | -10°C to +45°C |
| 存储温度 | -20°C to +70°C |
| 物理参数 | |
| 尺寸 | 170×110×52 mm3 |
| 重量 | 0.97 kg |
