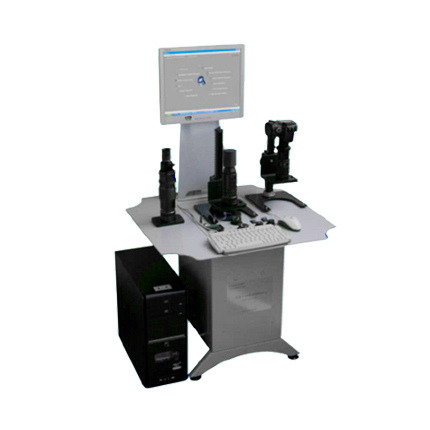

ITS-I 二代像增强器成像质量参数测试系统
ITS-I 二代像增强器成像质量参数测试系统
ITS-I 二代像增强器成像质量参数测试系统

ITS-I 二代像增强器成像质量参数测试系统

Price Option Please Consult

Product No. 760650

Stock Please Consult

Express DHL, Fedex etc.

Files Click file to download
  BM-I主模块技术参数
IL-I光源
光源 1) 卤素灯2850K色温; 2) 595nm单色光源
照度范围 2×10-5lx – 2lx(标准)
调节分辨率 2mlx(在低照度范围)
调节类型 连续
调节方式 手动
调节稳定性 优于设定值的2%
靶标投影仪
靶标 单一多图形靶标: USAF 1951靶标、刀口/狭缝靶标、针孔靶标、像管直径靶标、剪/总畸变靶标、均匀/点图形
分辨率 400线对/mm
更换靶标滑动 手动
像管支架
机械支架 可提供市场上任何像管的支架
低压电源
类型 DC
电压 2.7V

图像评估工具
ITS-I系统采用三种图像评估工具:① M-I显微镜、② VM-I视频显微镜、③ DC-I数字相机。
M-I显微镜
类型 单目
放大率 16´到40´变化(可选10´到50´)
分辨率 >400线对/mm
VM-I视频显微镜
类型 高分辨率,高灵敏度CCD相机配有物镜
图像分辨率 768×576
视场 1.78mm ×1.33mm
放大率(取决于监视器设置) >100
DC-I数字相机
类型 该分辨率数字相机
图像分辨率 3072×2048
视场 双视场(为18mm和25mm像管优化的)
最小视场 25.8mm ×19mm
像素尺寸 9.3mm(最小视场时)
图像输出接口 USB 2.0

SAT-I模块
SAT-I模块包括三部分:计算机、采集卡和软件。SAT模块可以采集、记录和分析VM-I视频显微镜和DC-I数字相机的图像。
计算机
处理器 INTEL 奔腾IV (或等价), 2.4 GHz 或更好
主板 GIGABYTE GA-945PLM-S2 - LGA775 (或等价产品)
内存 1024 MB RAM DDRAM
图形卡 AGP 64 MB GeForce4
监视器 1280×1024@75 Hz.
采集卡
采集分辨率(25/30Hz) 768×576(PAL)、640×480(NTSC)
输入格式 PAL, NTSC, Fire Wire, USB 2.0
采集质量 没有看观察到的图像劣化

ITS-I系列型号分类
根据用户的不同需求ITS-I系统可以优化成不同的型号。其功能和价格与这些型号有直接的关系。
型号 功能 组成
ITS-I/A1 采用光学显微镜进行分辨率测量 BM-I主模块,M-I显微镜,OS-1平台,三个像管支架
ITS-I/A2 采用光学显微镜或视频相机和软件支持进行分辨率测量 BM-I主模块,M-I显微镜,OS-1手动平台,三个像管支架,VM-I视频显微镜,计算机,采集卡,TAS-I/A2软件,ITS-I转换软件
ITS-I/B 采用光学显微镜进行分辨率测量,半自动疵点测量(暗点和亮点),光阴极有效直径,总畸变,输出亮度非均匀性(可见光波段) BM-I主模块,M-I显微镜,OS-2平台,三个像管支架,VM-I视频显微镜,计算机,采集卡,TAS-I/B软件,ITS-I转换软件,DC-I数字相机
ITS-I/C1 采用光学显微镜或视频相机和软件支持进行分辨率测量,半自动测量MTF,疵点(暗点和亮点),光晕,光阴极有效直径,总畸变,输出亮度非均匀性 BM-I主模块,M-I显微镜,VM-I视频显微镜,OS-1平台,OS-2平台,三个像管支架,计算机,采集卡,TAS-I/C1软件,ITS-I转换软件,DC-I数字相机
ITS-I/C2 采用光学显微镜或视频相机和软件支持进行分辨率测量,半自动测量MTF,疵点(暗点和亮点),光晕,光阴极有效直径,总畸变,图像位移,输出亮度非均匀性,光晕,上升时间,衰减时间和荧光屏余辉时间 BM-I主模块,M-I显微镜,VM-I视频显微镜,OS-1平台,OS-2平台,三个像管支架,计算机,采集卡,TAS-I/C2软件,ITS-I转换软件,DC-I数字相机,LM-T亮度计
ITS-I/D 采用光学显微镜或视频相机和软件支持进行分辨率测量,半自动测量MTF,SNR,疵点(暗点和亮点),光晕,光阴极有效直径,总畸变,图像位移,输出亮度非均匀性,光晕 BM-I/D主模块,M-I显微镜,VM-I视频显微镜,OS-1平台,OS-2平台,三个像管支架,计算机,采集卡,TAS-I/D软件,ITS-I转换软件,DC-I数字相机
ITS-I/E 采用光学显微镜或视频相机和软件支持进行分辨率测量,半自动测量MTF,SNR,疵点(暗点和亮点),光晕,光阴极有效直径,总畸变,图像位移,输出亮度非均匀性,光晕,图像翻转,放大率,时间放大率 BM-I/E主模块,M-I显微镜,VM-I视频显微镜,OS-1平台,OS-2平台,三个像管支架,计算机,采集卡,TAS-I/E软件,ITS-I转换软件,DC-I数字相机
ITS-I/MSR MTF,SNR和分辨率的测量 BM-I/MSR主模块,M-I显微镜,VM-I视频显微镜,OS-1平台,三个像管支架,计算机,采集卡,TAS-I/MSR软件,P-I平台,S-I支持,ITS-I转换软件
ITS-I/MT MTF测量 BM-I/MT主模块,M-I显微镜,VM-I视频显微镜,OS-1平台,三个像管支架,计算机,采集卡,TAS-I/MT软件,P-I平台,S-I支持
ITS-I/SN SNR的测量 BM-I/SN主模块,M-I显微镜,VM-I视频显微镜,OS-1平台,三个像管支架,计算机,采集卡,TAS-I/SN软件,P-I平台,S-I支持,ITS-I转换软件
