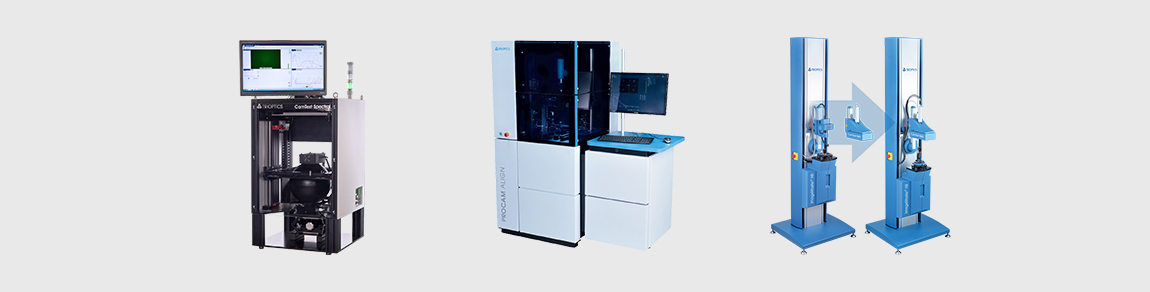

ProCam®相机模组检测装调系统
全欧光学 ProCam®相机模组检测仪器用于研发或生产中检测相机的装调效果和相机模组的光学参数，通过检测模组成像质量，可完成自动装配和装调，从而使模组达到较佳状态。覆盖波段从可见光（VIS）到长波红外（LWIR）。该产品可检测不同种类的相机模组，装调后相机模组的有效焦距，场曲，光学传递函数（MTF），畸变，传感器（sensor）倾斜，色差，位移和离焦量等，在轴上，轴外都可完成检测。通过更换不同的模块，也能实现生产中的不同要求，如积分球模块可测量白平衡，动态范围，相对照度，传感器坏点，眩光效应和均匀性；分辨率测试标版模块可测量畸变，光学传递函数，色差，视场角，中心轴位置，有效焦距；平行光管模块可测量离焦位置，中心轴位置，空间频率响应（SFR）和光学传递函数等。此系列的全自动六轴AA机台，为模块化设计，可根据用户的不同需求，选配不同的测量功能和自动模块，是相机模组装调的首选设备。
随着相机行业的日益发展，市场对相机模组装调要求也在不断的提高。德国全欧光学（TRIOPTICS）研制的CamTest®系列产品可对模组成像质量进行检测，而ProCam®系列产品更是可以依据检测结果自动校准和装配，使模组达到最佳状态。ProCam®具有创新的设计以及装调精度高等产品特点，必将会成为模组检测及装调的首选产品。
随着相机行业的日益发展，市场对相机模组装调要求也在不断的提高。德国全欧光学（TRIOPTICS）研制的CamTest®系列产品可对模组成像质量进行检测，而ProCam®系列产品更是可以依据检测结果自动校准和装配，使模组达到最佳状态。ProCam®具有创新的设计以及装调精度高等产品特点，必将会成为模组检测及装调的首选产品。
| 产品特性 |
|
|
|
|
|
|
|
ProCam® Test相机模组光学参数测量仪
ProCam® Test R&D是一款用于研发的全能型高分辨率相机模组光学参数测量设备。较大离轴角度达±110°。采用由电脑自动控制可调焦光管，可实现有限远到无穷远物距的模拟。多种波长范围可选，如可见光、 近红外、中波红外、长波红外 等。 ProCam® Test R&D主体架构基于ImageMaster®HR，在其主机上升级，且模块切换简易、快速。
CamTest® Modules是一系列用于量产的全能型相机模组光学参数测量仪，共有四种测量模块，CamTest® MTF、CamTest® Focus、CamTest® Chart和CamTest® Spectral。基于模块化的设计，可当做独立的测量设备使用，也可作为模组测量组件将其中两者甚至三者整合到一起。
CamTest® Modules是一系列用于量产的全能型相机模组光学参数测量仪，共有四种测量模块，CamTest® MTF、CamTest® Focus、CamTest® Chart和CamTest® Spectral。基于模块化的设计，可当做独立的测量设备使用，也可作为模组测量组件将其中两者甚至三者整合到一起。
| 功能特点 | 测量参数 |
|
|
|
|
|
|
|
|
|
|
Pro No.
Title
Delivery time
Price
Purchase

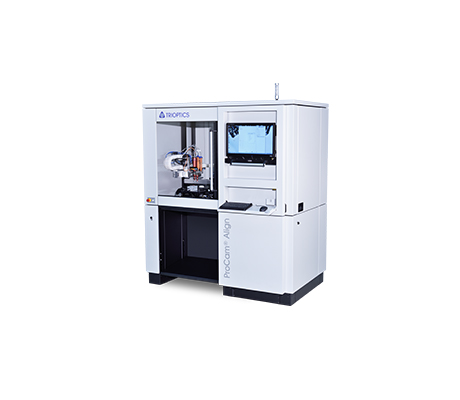

ProCam®Align Series相机模组装调系统
ProCam® Series 是一系列全能型装调设备，包括用于研发的紧凑型相机模组装调设备ProCam®Align Smart和用于量产的 生产型相机模组装调设备ProCam®TT。二者均基于模块化设计，能方便的增加相应的测量功能或其它测试模块，便于客户根据需求选择相应的配置。
Pro No.
Title
Delivery time
Price
Purchase
ProCam® Test相机模组光学参数测量仪
ProCam®Align Series相机模组装调系统
| 产品编号 | 750054 |
| 物距 | 0.5m-infinity |
| 样品焦距 | 1-12mm（其它范围需定制） |
| 视场角 | ±110° |
| 测量时间 | 1-10秒 |
| 尺寸规格(宽度、深度、高度) | 1500mm, 800 mm, 2000mm |
| 相机接口 | MIPI, SPI, various analog, USB, FireWire, CamLink, GigE, custom (CAN, etc.) |
ProCam®Align Series相机模组装调系统
| 技术规格 | ||
| 产品编号 | 750055 | 750056 |
| 产品型号 | ProCam® Align Smart | ProCam® Align lnline |
| 调节自由度 | 6轴 | 6轴 |
| 线性分辨率 | ˂ 0.2μm | ˂ 0.2μm |
| 线性精度 | ˂ 2μm | ˂ 2μm |
| 旋转分辨率 | ˂ 1.8″ | ˂ 1.8″ |
| 旋转精度 | ˂ 2′ | ˂ 2′ |
| 产品有效焦距 | 1…12mm（其它要求可定制） | 1…12mm（其它要求可定制） |
| 视场角（test chart结构） | 70° | 70° |
| 视场角（collimators结构） | 170° | 170° |
| UPH(每小时产量) | 120pcs | 240pcs |
| 相机接口 | MIPI、SPI、USB、FireWire、CamLink, GigE, custom (CAN, etc.) | |
| 配置规格 | ||
| 产品型号 | ProCam® Align Smart | ProCam® Align lnline |
| 应用 | 小型化/研发用装调 | 量产型设备 |
| 流程 | 串行处理 | 并行处理 |
| 产量 | 研发/小批量 | 大批量 |
| 靶标 |
test chart(chart 板)/ collimator（平行光管） |
test chart(chart 板)/ collimator（平行光管） |
| 具体流程 | ||
| 样品自动取放 | 一 | O |
| 预先清洁 | 一 | O |
| 自动胶滴涂 | O | √ |
| 主动装调（六轴） | √ | √ |
| 自动UV固化 | O | √ |
| 装调后测试 | O | O |
| 装调后标记 | 一 | O |
| 装调后分发 | O | O |
| √ 核心模块 | O 可选模块 | —不可选 |
