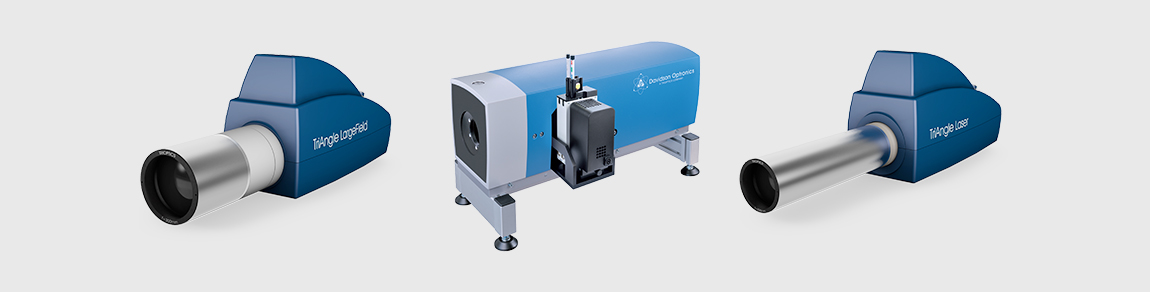

电子自准直仪
全欧光学TriAngle○R电子自准直仪基于高分辨率CMOS传感器或PSD传感器，采用非接触式测量，用于测量反射面的角位移，也可测量光学或光学机械部件角度的对准，有测量范围光，并由多种精度可选，来满足不同测量情况的需要。基于模块化设计，根据不同的测量范围，TriAngle○R电子自准直仪可搭配多种物镜，传感器，光源及相应的光罩。产品测量波段覆盖从紫外（UV），可见光（VIS）和红外（IR），可满足不同光谱下的测量，并可在真空环境下工作。TriAngle○R电子自准直仪可测量较小角度的变化，可进行光学系统和机械结构进行调校，平行光光轴倾斜角测量，多个面相对倾斜角测量，光学窗口楔角测量，棱镜角度误差测量，旋转台轴摆测量，直线度，平行度和平面度测量，并可进行高频振动分析。该产品可给出被测物体的绝对值和相对值，测量精度控制在±0.25秒，并可实现自动调焦，自动对焦和自动测量功能。
TriAngle®电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
|
|
TriAngle® UltraSpec系列高精度电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
Pro No.
Title
Delivery time
Price
Purchase
TriAngle® Focus系列调焦电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
Pro No.
Title
Delivery time
Price
Purchase
TriAngle®HiSpeed系列高速电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
Pro No.
Title
Delivery time
Price
Purchase
TriAngle® LASER系列激光电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
Pro No.
Title
Delivery time
Price
Purchase
TriAngle® NIR系列近红外电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
Pro No.
Title
Delivery time
Price
Purchase
TriAngle® UV系列紫外电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
Pro No.
Title
Delivery time
Price
Purchase
TriAngle® LF大视场电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
Pro No.
Title
Delivery time
Price
Purchase
TriAngle® VLF超大视场电子自准直仪
德国TRIOPTICS GmbH设计、生产的TriAngle®系列电子自准直仪基于高分辨率的CMOS传感器或PSD传感器，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。此外，经过特殊处理的TriAngle®电子自准直仪还可工作在真空环境下。
Pro No.
Title
Delivery time
Price
Purchase
D-275-AAT-WW全自动内调焦电子自准直仪
D-275-AAT-WW全自动内调焦装调望远镜由德国TRIOPTICS GmbH旗下美国Davidson Optronics公司开发，可聚焦至400mm至无穷远范围内的任意位置，在此范围内提供一条稳定度优于4秒的光学准轴，以用于光学系统的测量、调校或装配。同时，此款产品在调焦至无穷远时可作为标准的电子自准直仪使用，其精度为±0.4″。产品配备有功能强大的TriAngle®软件，可自动调焦、自动对焦及自动测量。
Pro No.
Title
Delivery time
Price
Purchase
Mirror Collimator大口径平行光管
德国全欧光学（TRIOPTICS）设计、生产的高精度、大口径平行光管，基于离轴抛物面反射镜的设计可覆盖从紫外到长波红外的全波段使用。作为靶标发生器适用于检测及装调各波段下的光学系统，类似的应用包括作为星模拟器使用等。此外，此产品在可见光波段还可扩展为电子自准直仪。
| 应用范围 |
|
|
|
|
|
 光路示意图 |
Pro No.
Title
Delivery time
Price
Purchase
TriAngle®电子自准直仪
| 产品编号 | 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复率（秒） | 精度（秒） |
| 750057 | TA 100-38 | 100 | 26 | 6600 x 4900 | 0.1 | ±0.25 | ±2.5 |
| 750058 | TA 150-38 | 150 | 30 | 4400 x 3250 | 0.07 | ±0.18 | ±1.7 |
| 750059 | TA 200-38 | 200 | 30 | 3300 x 2450 | 0.05 | ±0.12 | ±1.3 |
| 750060 | TA 300-38 | 300 | 30 | 2200 x 1600 | 0.03 | ±0.08 | ±0.75 |
| 750061 | TA 300-57 | 300 | 50 | 2200 x 1600 | 0.03 | ±0.08 | ±0.75 |
| 750062 | TA 500-57 | 500 | 50 | 1300 x 950 | 0.02 | ±0.05 | ±0.4 |
| 750063 | TA 1000-115 | 1000 | 100 | 650 x 480 | 0.01 | ±0.03 | ±0.2 |
| 750064 | TA 1000-140 | 1000 | 125 | 650 x 480 | 0.01 | ±0.03 | ±0.2 |
| 光源 | 530nm LED |
| 测量频率 | 30Hz |
TriAngle® UltraSpec系列高精度电子自准直仪
| 产品编号 | 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复性（秒） | 精度（秒） |
| 750065 | TA US 300-57 | 300 | 45 | 3000x2200 | 0.005 | ±0.03 |
任意±10″视场内±0.05″ 任意±20″视场内±0.10″ 全视场内±0.25″ |
| 750066 | TA US 500-57 | 500 | 45 | 1500x1000 | 0.005 | ±0.02 |
任意±10″视场内±0.05″ 任意±20″视场内±0.10″ 全视场内±0.25″ |
| 光源 | 535nm LED |
| 测量频率 | 10Hz |
特殊的CCD和图像采集卡可实现高精度高频率测量
| 产品编号 | 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复性（秒） | 精度（秒） |
| 750065 |
TA US 300-57 （290Hz） |
300 | 45 | 1440x1080 | 0.008 | ±0.03 |
任意±10″视场内±0.05″ 任意±20″视场内±0.10″ 全视场内±0.25″ |
| 光源 | 535nm LED |
| 测量频率 | 290Hz |
TriAngle® Focus系列调焦电子自准直仪
| 产品编号 | 产品型号 |
焦距(mm) |
通光孔径(mm) |
调焦范围(mm) |
聚焦范围(m) |
视场角(秒) |
分辨率(秒) |
重复性(秒) |
精度(秒) |
| 750067 | TA F 100-38±10 | 100 | 26 | ±10 | ±1.00m - ∞ | 6600 x 4900 | 0.1 | ±0.25 | ±2.5 |
| 750068 | TA F 150-38±10 | 150 | 30 | ±10 | ±2.25m - ∞ | 4400 x 3250 | 0.07 | ±0.18 | ±1.7 |
| 750069 | TA F 200-38±10 | 200 | 30 | ±10 | ±4.00m - ∞ | 3300 x 2450 | 0.05 | ±0.12 | ±1.3 |
| 750070 | TA F 300-57±25 | 300 | 50 | ±25 | ±3.60m - ∞ | 2200 x 1600 | 0.03 | ±0.08 | ±0.75 |
| 750071 | TA F 500-57±25 | 500 | 50 | ±25 | ±5.00m - ∞ | 1300 x 950 | 0.02 | ±0.05 | ±0.75 |
| 750072 | TA F 1000-115±50 | 1000 | 100 | ±50 | ±20.0m - ∞ | 650 x 480 | 0.01 | ±0.03 | ±0.2 |
| 750073 | TA F 1000-140±50 | 1000 | 125 | ±50 | ±20.0m - ∞ | 660 x 490 | 0.01 | ±0.03 | ±0.2 |
| 光源 | 530nm LED |
| 测量频率 | 30Hz |
TriAngle®HiSpeed系列高速电子自准直仪
| 产品编号 | 产品型号 |
焦距(mm) |
通光孔径(mm) |
视场角(秒) |
分辨率(秒) |
精度(秒) |
| 750074 | TA HS 100-38 | 100 | 26 | 4000 x 4000 | 0.1 | ±32 |
| 750075 | TA HS 150-38 | 150 | 30 | 2650 x 2650 | 0.6 | ±17 |
| 750076 | TA HS 200-38 | 200 | 30 | 2000 x 2000 | 0.5 | ±13 |
| 750077 | TA HS 300-38 | 300 | 30 | 1300 x 1300 | 0.3 | ±8.5 |
| 750078 | TA HS 300-57 | 300 | 50 | 1300 x 1300 | 0.3 | ±8.5 |
| 750079 | TA HS 500-57 | 500 | 50 | 800 x 800 | 0.2 | ±5.2 |
| 750080 | TA HS 1000-115 | 1000 | 100 | 400 x 400 | 0.1 | ±2.6 |
| 750081 | TA HS 1000-140 | 1000 | 125 | 400 x 400 | 0.1 | ±2.6 |
| 光源 | 636nm 激光二极管 |
| 测量频率 | >10Hz |
TriAngle® LASER系列激光电子自准直仪
| 产品编号 | 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复率（秒） | 精度（秒） |
| 750082 | TA L 100-38 | 100 | 26 | 6600 x 4900 | 0.75 | ±1.5 | ±2.5 |
| 750083 | TA L 150-38 | 150 | 30 | 4400 x 3250 | 0.5 | ±1 | ±1.7 |
| 750084 | TA L 200-38 | 200 | 30 | 3300 x 2450 | 0.35 | ±0.7 | ±1.2 |
| 750085 | TA L 300-38 | 300 | 30 | 2200 x 1600 | 0.25 | ±0.5 | ±0.8 |
| 750086 | TA L 300-57 | 300 | 50 | 2200 x 1600 | 0.25 | ±0.3 | ±0.8 |
| 750087 | TA L 500-57 | 500 | 50 | 1300 x 950 | 0.15 | ±0.3 | ±0.6 |
| 750088 | TA L 1000-115 | 1000 | 100 | 650 x 480 | 0.08 | ±0.15 | ±0.25 |
| 750089 | TA L 1000-140 | 1000 | 125 | 660 x 490 | 0.08 | ±0.15 | ±0.25 |
| 光源 | 636nm 激光二极管 |
| 测量频率 | 30Hz |
TriAngle® NIR系列近红外电子自准直仪
| 产品编号 | 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复率（秒） | 精度（秒） |
| 750160 | TA NIR 100-38 | 100 | 26 | 6600 x 4900 | 0.1 | ±0.25 | ±2.5 |
| 750161 | TA NIR 150-38 | 150 | 30 | 4400 x 3250 | 0.07 | ±0.18 | ±1.7 |
| 750162 | TA NIR 200-38 | 200 | 30 | 3300 x 2450 | 0.05 | ±0.12 | ±1.3 |
| 750163 | TA NIR 300-38 | 300 | 30 | 2200 x 1600 | 0.03 | ±0.08 | ±0.75 |
| 750164 | TA NIR 300-57 | 300 | 50 | 2200 x 1600 | 0.03 | ±0.08 | ±0.75 |
| 750165 | TA NIR 500-57 | 500 | 50 | 1300 x 950 | 0.02 | ±0.05 | ±0.4 |
| 750166 | TA NIR 1000-115 | 1000 | 100 | 650 x 480 | 0.01 | ±0.03 | ±0.22 |
| 750167 | TA NIR 1000-140 | 1000 | 125 | 650 x 480 | 0.01 | ±0.03 | ±0.22 |
| 光源 | NIR LED光源 740nm/780nm/850nm/910nm/940nm/950nm/1064nm可选 |
| 测量频率 | 30Hz |
TriAngle® UV系列紫外电子自准直仪
| 产品编号 | 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复率（秒） | 精度（秒） |
| 750090 | TA UV 300-57 | 300 | 50 | 2200 x 1600 | 0.01 | ±0.1 | ±0.75 |
| 光源 | 355±10nm UV LED光源 |
| 测量频率 | 10Hz |
TriAngle® LF大视场电子自准直仪
| 产品编号 | 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率（秒） | 重复率（秒） | 精度（秒） |
| 750091 | TA LF 100-38 | 100 | 26 |
4° × 4° |
0.08″ | ±0.25″ | ±0.3″ @80%视场 |
| 光源 | 530nm LED光源 |
| 测量频率 | 10Hz |
TriAngle® VLF超大视场电子自准直仪
| 产品编号 | 产品型号 | 焦距（mm） | 通光孔径（mm） | 视场角（秒） | 分辨率(XY轴)（秒） | 分辨率（Z轴）（秒） | 重复率（秒） | 精度（秒） |
| 750092 | TA 3D 150-38 | 150 | 30 | 2200 x 3200 | 0.07 | 1.0 | ±0.18 | ±1.7 |
| 750093 | TA 3D 200-38 | 200 | 30 | 1600 x 2400 | 0.05 | 1.0 | ±0.12 | ±1.3 |
| 750094 | TA 3D 300-38 | 300 | 50 | 1100 x 1600 | 0.03 | 1.0 | ±0.08 | ±0.75 |
| 光源 | 530nm LED光源 |
| 测量频率 | 10Hz |
D-275-AAT-WW全自动内调焦电子自准直仪
| 产品编号 | 750095 |
| 产品型号 | D-275-AAT-WW |
| 操作方式 | 电脑软件控制自动调焦、自动对焦、自动测量，TCP/IP远程控制 |
| 有效焦距 | 500mm |
| 通光孔径 | 35mm |
| 调焦范围 | 400mm至无穷远 |
| 测量精度 | ±0.4″（调焦到无穷远时） |
| 分辨率 | 0.05″ |
| 视场范围 | 660mm @ 30m |
| 光管外径 | 57.1mm符合NAS-900 Spherical Mount标准 |
| 光轴稳定度 | 优于4″（7.6μm @ 400mm） |
| 光源 | 绿光LED |
| 电源 | 220V，50 Hz |
| 校验标准 | 可溯源至NIST |
Mirror Collimator大口径平行光管
| 产品编号 | 产品型号 | 焦距（mm） | 通光口径（mm） | 尺寸W x H xL（mm） | 重量（Kg） |
| 750096 |
Mirror Collimator EFL300-D55 |
300 | 55 | 380x250x610 | 20 |
| 750097 |
Mirror Collimator EFL600-D100 |
600 | 100 | 400x400x910 | 30 |
| 750098 |
Mirror Collimator EFL1500-D150 |
1500 | 150 | 750x780x2080 | 175 |
| 750099 |
Mirror Collimator EFL2000-D200 |
2000 | 200 | 750x780x2580 | 188 |
| 750100 |
Mirror Collimator EFL3000-D300 |
3000 | 300 | 750x780x3580 | 200 |
| 750101 |
Mirror Collimator EFL4500-D450 |
4500 | 450 | 902x904x5200 | 500 |
|
其他规格需求可定制；尺寸重量若有变化以实物为准。 |
|||||
